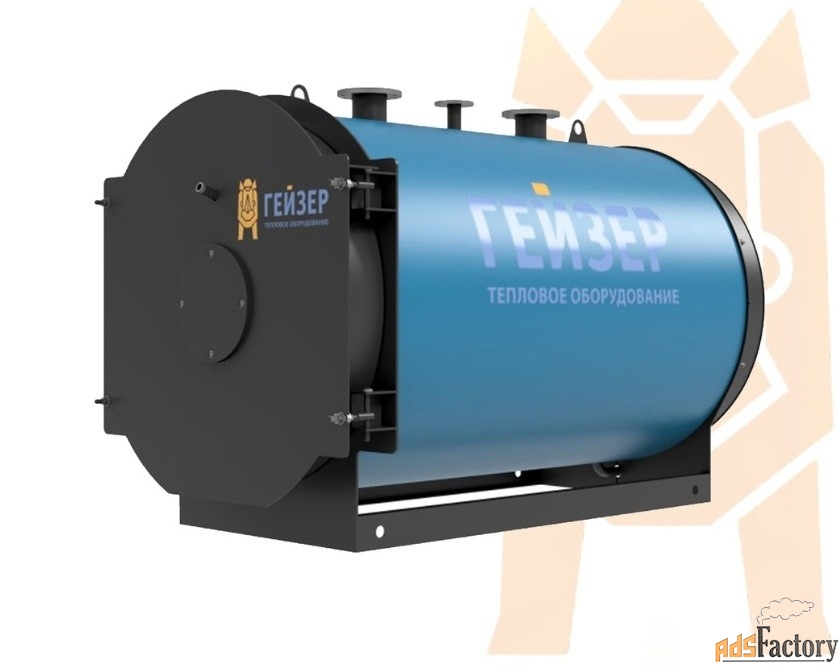

Водогрейный котел GEYZER, 500 кВт в Улан-Удэ

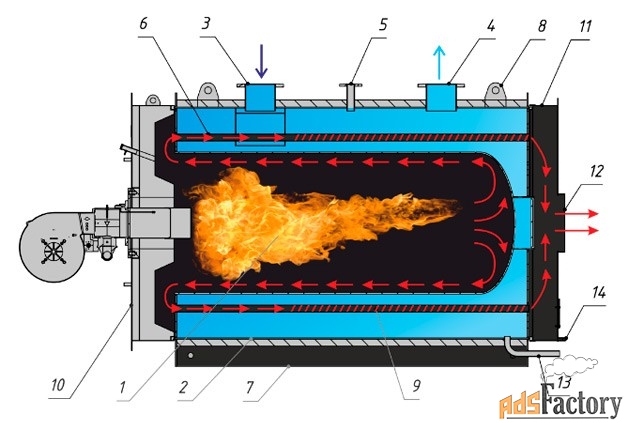

Котел представляет собой горизонтальную цилиндрическую конструкцию, включающую корпус, фронтовую дверцу топки (10), короб дымовых газов (12), опору (7), теплоизоляцию и декоративную обшивку. На верхней образующей корпуса расположены штуцеры подвода(3) и отвода (4) воды с фланцами, а также штуцер для установки предохрани- тельного клапана (5). С нижней части корпуса расположена дренажная труба (13) с трубной резьбой на конце. По газовой стороне котел является двухходовым. Топка котла (первый ход газов) представляет собой жаровую трубу (1) с эллиптическим днищем. Движение дымовых газов в топке реверсное. Дымовые газы возвращаются к дверце (второй ход газов), проходят внутри дымогарных труб (6), в которых установлены турбулизаторы (9) служащие для увеличения КПД котла.
