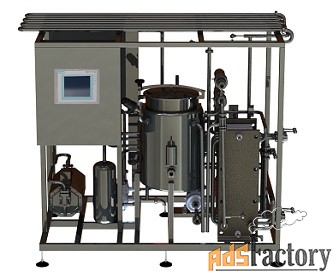

Пастеризатор для сока, морса на 2000л в Рубцовске

Пастеризационно-охладительная установка предназначена для мгновенного нагрева и последующего охлаждения морса. Данный процесс уничтожает все микроорганизмы в морсе, что увеличивает время хранения готового продукта. Предусмотрены отводы на сепаратор и гомогенизатор. В пастеризаторе в качестве нагревающей среды используется горячая вода. Для нагрева воды используется электричество, которое преобразуется в тепловую энергию с помощью установленных в бойлере ТЭН. Бойлер оборудован термодатчиком, для контроля и поддержания заданной температуры греющего контура. Также на бойлере размещены: датчик аварийного снижения уровня теплоносителя, редукционный клапан и группа безопасности (включает воздухоотделитель, манометр, предохранительный клапан). Поддержание заданной температуры пастеризации осуществляется регулировкой кратности обращения теплоносителя, при помощи частотного привода насоса, управляемого контроллером, согласно показаниям температурного датчика на выходе из секции пастеризации. В пятисекционном пластинчатом теплообменнике происходит энергосберегающий процесс, который позволяет экономить до 87% энергии, требуемой для нагрева и охлаждения продукта. Это происходит за счёт использования секции рекуперации, т.е. горячий продукт (после выдерживателя) производит первичный нагрев поступающего в пастеризатор холодного продукта. Холодный же продукт используется для охлаждения горячего. За счёт этого происходит экономия электроэнергии и снижается расход хладоносителя. Теплообменник собирается из пластин с бесклеевым креплением резиновых уплотнений. Особый рельеф теплообменных пластин позволяет получать высокий коэффициент теплопередачи при невысоких потерях давления. Все детали, контактирующие с продуктом, выполнены из высококачественной нержавеющей стали и обеспечивают высоконадёжную и долговечную эксплуатацию. Установка смонтирована на одной раме из нержавеющей стали с регулируемыми опорами, благодаря этому занимает минимальную площадь и легко выставляется по уровню. Балансный бак оборудован датчиками верхнего и нижнего уровня, по сигналам которых происходит управление подающим насосом (поставка Заказчика) и дисковым клапаном с пневмоприводом, установленным непосредственно на входе в балансный бак, для поддержания заданного уровня в баке. С помощью расходомера, размещенного в продуктовом трубопроводе установки, осуществляется контроль и поддержание требуемого потока, и соответственно обеспечение расчетного времени выдержки продукта в выдерживателе. Все процессы - смена продукта, переключение возвратного клапана (для исключения попадания недопастеризованного продукта в приемный танк), пастеризация заданного количества продукта, проталкивание продуктовых линий осуществляется в автоматическом режиме, согласно показаниям расходомера. Безразборная мойка установки проводится в полуавтоматическом режиме: добавление концентрированных моющих растворов осуществляется вручную, в балансный бак установки, а отсчет времени, контроль температуры и потока производит автоматика. Управление установкой построено на базе промышленного контроллера WECON, интерфейс представлен сенсорной панелью WECON. На панели отражена мнемосхема установки, отражающая реальные температуры, поток, положения клапанов, состояние насосов, с возможностью непосредственного управления отдельными узлами и агрегатами (в ручном режиме). Предоставляется три уровня доступа – оператор, технолог, наладчик. Первые два имеют определенные ограничения возможности выбора и редактирования наборов параметров, последний уровень имеет абсолютные полномочия. Архив содержит информацию по температурному режиму работы установки, срабатыванию возвратного клапана и аварийным сообщениям. Установка, все применяемые материалы и комплектующие сертифицированы. Технические характеристики ПОУМ № Показатели Наименование и кол-во единиц 1 Продукт - Давление, МПа Морс, 0,2 2 Производительность, л/ч 2000 3 Температуры продукта, °С: - Вход в установку - Отвод на гомогенизатор - Паст
