Портальная промышленная машина для резки труб с ЧПУ «Сектор» Плазмамаш в Москве

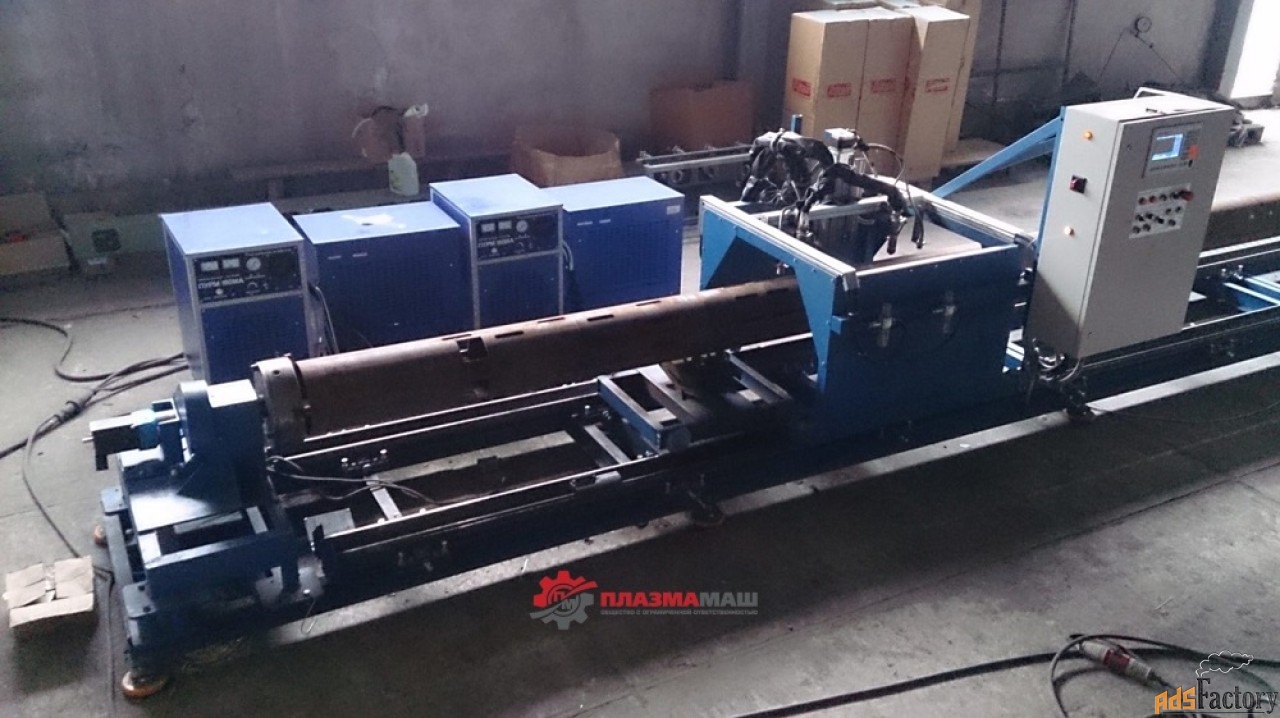

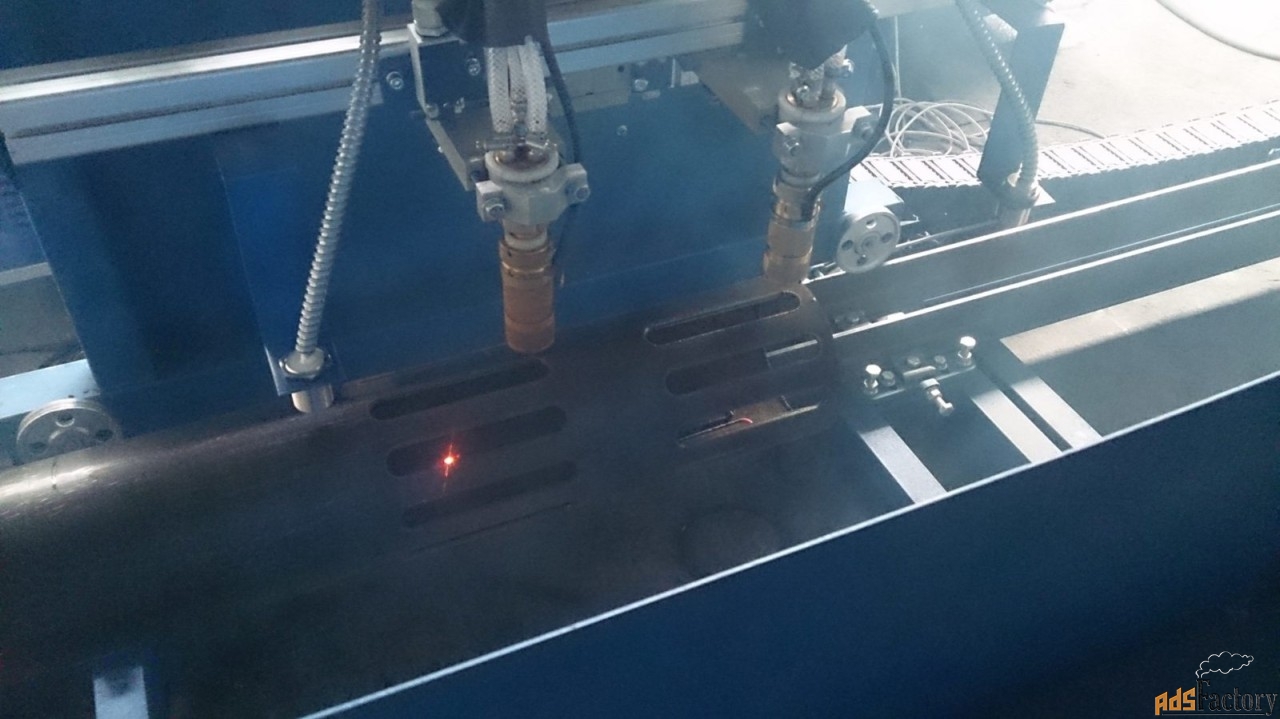

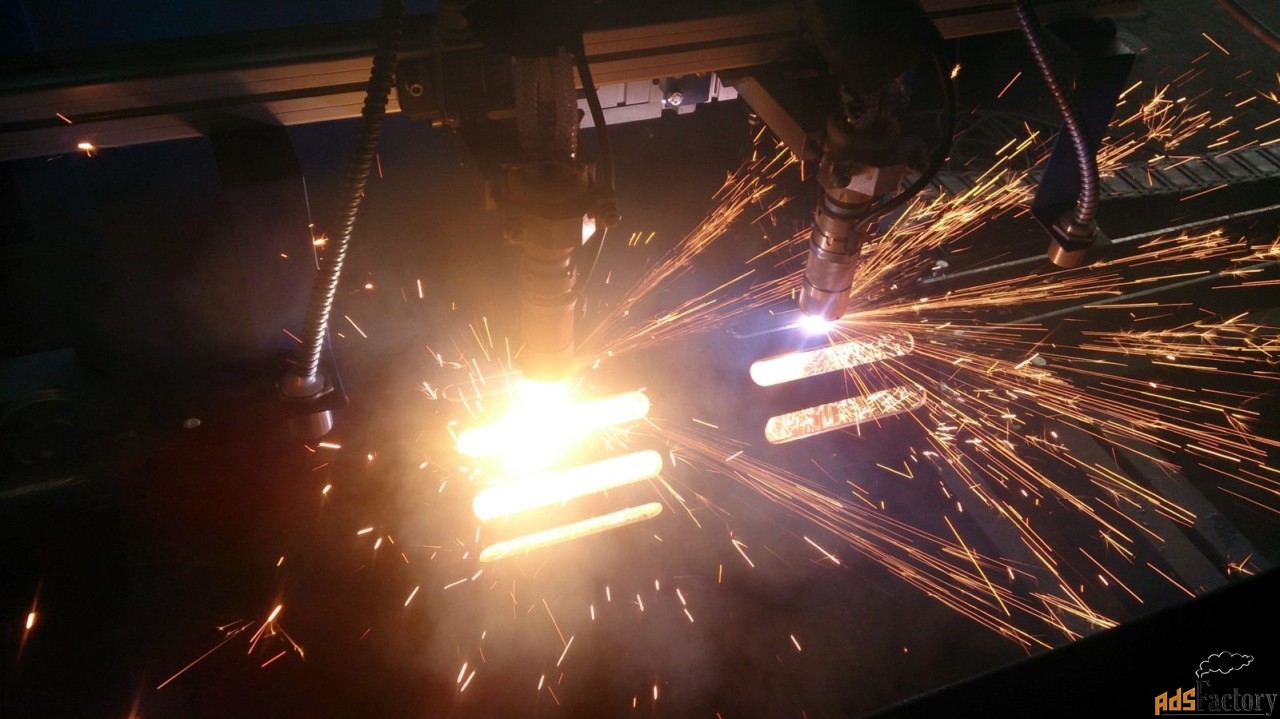

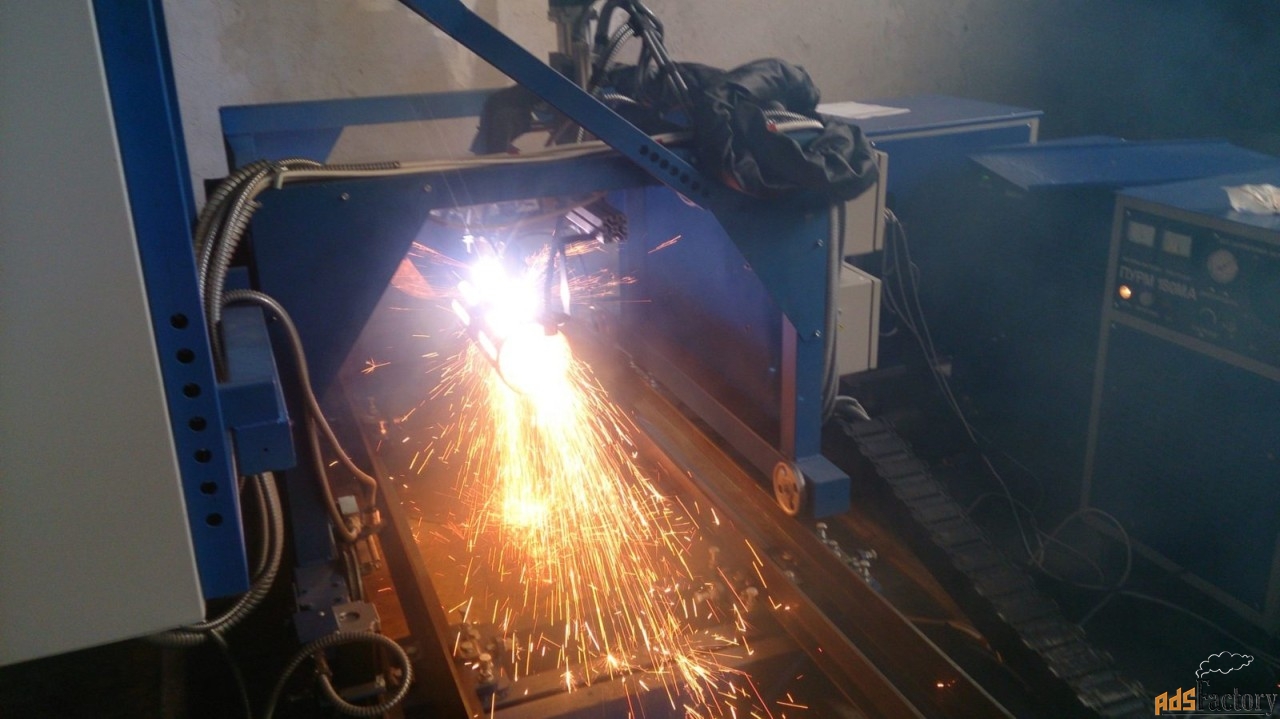

Портальная машина предназначена для раскроя труб по заданным чертежам с использованием системы ЧПУ. Машина представляет из себя систему позиционирования портального типа с приводом, перемещающимся по рельсовым направляющим и суппортом с закрепленным на нем плазмотроном или газовым резаком. При резке труб интерполяция для повторения контура осуществляется движением портала по оси X и поворотом трехкулачкового патрона. Труба при этом располагается на поддерживающих опорах (роликовых вращателях), имеющих систему регулировки по высоте на разные диаметры труб. Торец трубы закрепляются в трехкулачковом патроне. Задание на порезку описывается в управляющей программе, в которой указывается размеры и количество отверстий, шаг, прописывается контур отверстий. Оператор задает параметр настройки поворота трубы согласно диаметру обрабатываемой трубы, в соответствии с заданной картой раскроя и запускает управляющую программу резки. К торцу трубы может подводится насадка воздухозаборника, установленного на поддерживающую тележку, откуда может осуществляется отсос воздуха в систему очистки. Машина оснащена системой слежения за расстоянием между резаком и разрезаемой трубой. Машина позволяет осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхностного реза. Подробнее: https://purm.ru/product/portalnaya-promyshlennaya-mashina-dlya-rezki-trub-s-chpu-sektor/
