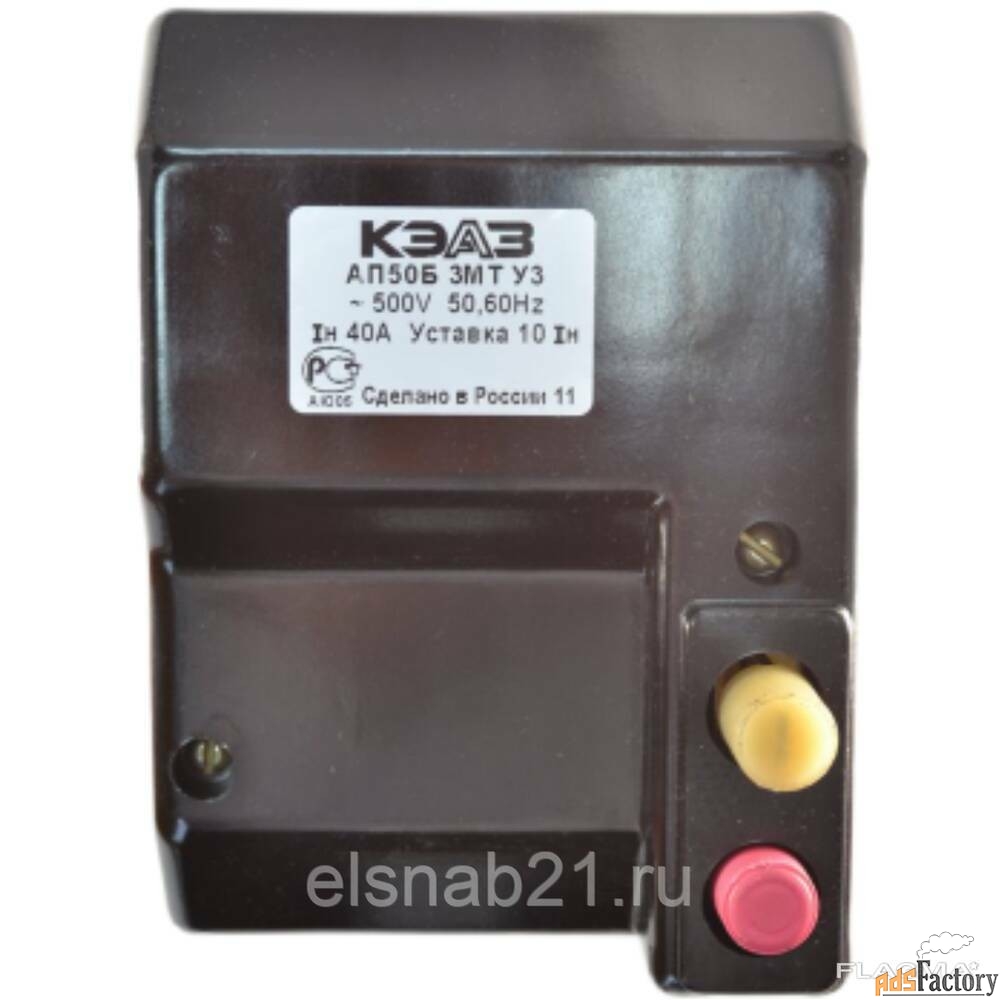

Автоматический выключатель АП50Б 3МТ 40А в Чебоксарах

Выключатели АП 50 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях (обозначение МТ) или только при коротких замыканиях (обозначение М), а также для оперативных включений и отключений электрических цепей. Основное назначение выключателей АП50Б - защита кабелей и проводов, а также электродвигателей. При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях. Выключатели выпускаются в двухполюсном (коммутация цепей постоянного и переменного тока) и трехполюсном (коммутация цепей переменного тока) исполнениях. Соответствуют требованиям ГОСТ 9098-78. Автоматические выключатели АП-50 изготавливают:двухполюсные на поминальное напряжение переменного тока до 500 В при частоте 50 и 60 Гц и постоянного тока до 220 В и — трехполюсные — на номинальное напряжение переменного тока до 500 В; — на номинальные токи фазных расцепителей максимального тока: 1,6; 2,5; 4; 6.4; 10; 16; 25; 40; 50 А; 63А. — по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей — неавтоматические выключатели на номинальный ток 50 А; — с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн. — по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе. Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы; — по наличию расцепителей минимального напряжения 110; 127; 220; 380; 400 и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника; — без расцепителя минимального напряжения, с расцепителем минимального напряжения; — по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими; открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке. Структура условного обозначения АП50Б, расшифровка АП 50Б - ХХХХ Х ХХХ. Х АП50Б - серия; ХХХХ - максимальные расцепители тока: - МТ - комбинированный максимальный расцепитель тока (электромагнитный и тепловой); - М - электромагнитный максимальный расцепитель тока; - Т - тепловой максимальный расцепитель тока; Х - дополнительный расцепитель: - Н - минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц); - Д - независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 - 60 Гц) - О - максимальный расцепитель тока в нулевом проводе; ХХХ - климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5): - УЗ, ТЗ, ХЛ5 - без оболочки; - У2, Т2, ХЛ5 - в дополнительной металлической оболочке степени защиты IP54; Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя: - 1 - (1,6; 2,5; 4 А); - 2 - (6,3; 10; 16 А); - 3 - (25; 40; 50; 63 А).
