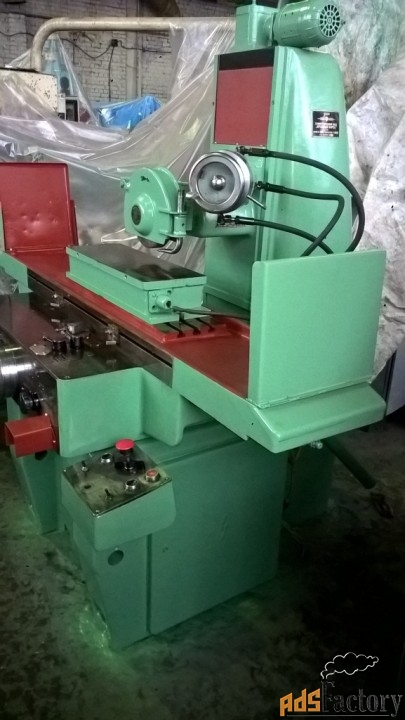

Плоскошлифовальный станок модели 3Г71 в Нижнем Новгороде

Плоскошлифовальный станок модели 3Г71 высокой точности с прямоугольным столом, горизонтальным шпинделем и крестовым столом предназначен для шлифования периферией круга поверхностей деталей массой до 100кг с учетом крепящего приспособления и магнитной плиты. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола. Технические характеристики: Наибольшие размеры обрабатываемых изделий(длина х ширина х высота), мм: 630х200х320 Наибольшее расстояние от оси шпинделя до зеркала стола, мм: 80…45 Наибольшая допустимая масса обрабатываемого изделия с учетом магнитной плиты и крепящего приспособления, кг: 100 Размеры рабочей поверхности стола (длина х ширина), мм: 630х200 Перемещение стола (продольное х поперечное), мм: 70…710х235 Поперечная автоматическая подача стола на каждый ход, мм: 0,3…4,2 Цена одного деления лимба маховика поперечного перемещения, мм: 0,05 Перемещения стола за один оборот маховика продольного перемещения, мм: 15,3 Скорость продольного перемещения стола, м/мин 5…20 Вертикальная подача Цена деления лимба маховика, мм: 0,001 Цена деления лимба микрометрической подачи, мм: 0,001 Автоматическая подача (ступенчатая через 0,005 мм), мм: 0,005…0,05 Перемещение шлифовальной головки за один оборот маховика, мм: 0,2 Поперечная подача Цена деления лимба маховика, мм: 0,02 Цена деления лимба микрометрической подачи, мм: 0,005 Автоматич. поперечн. подача на каждый ход стола (регулир-ся бесступенч.), мм: 10…0,3 Скорость автоматической непрерывной подачи, м/мин: 0,7 Перемещение суппорта за один оборот маховика, мм: 2 Шлифовальная головка Скорость ускоренного перемещения, м/мин: 0,27 Размеры шлифовального круга, мм: 250х25х75 Частота вращения шлифовального круга, об/мин 2740 Габаритные размеры станка (длина х ширина х высота), мм: 1870х1550х1980 Масса станка, кг: 1900
