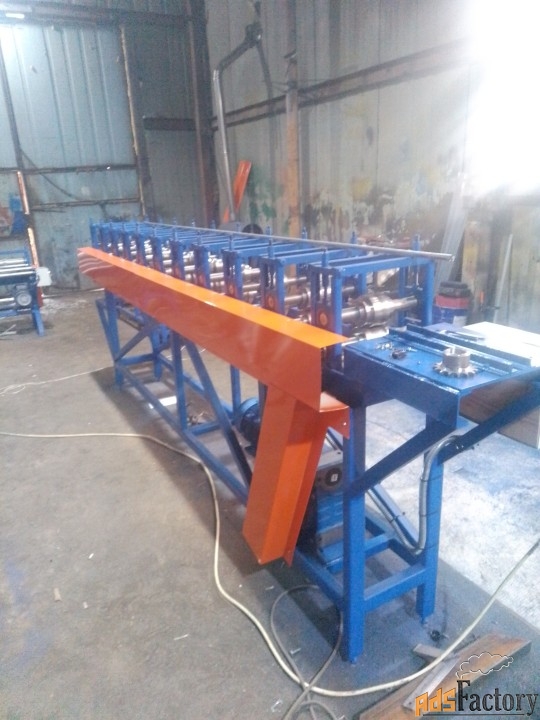

Универсальный АВТОМАТИЧЕСКИЙ стан предназначен для прокатки различных профилей из металла толщиной 0,4-1,5 мм.
Стан переваливаемый, т.е. для проката другого типоразмера профиля не нужен еще один подобный стан – достаточно сменить калибры (сделать перевалку). Переваливается стан в течении 1,5 ч + 0,5 ч на настройку по таблицам прокатки.
Два режима работы – автоматический и ручной. При работе в автоматическом режиме стан не нуждается в операторе – работа оператора заключается в упаковке готовой продукции и перезарядке штрипса.
На сегодняшний день разработаны следующие калибровки для проката профиля:

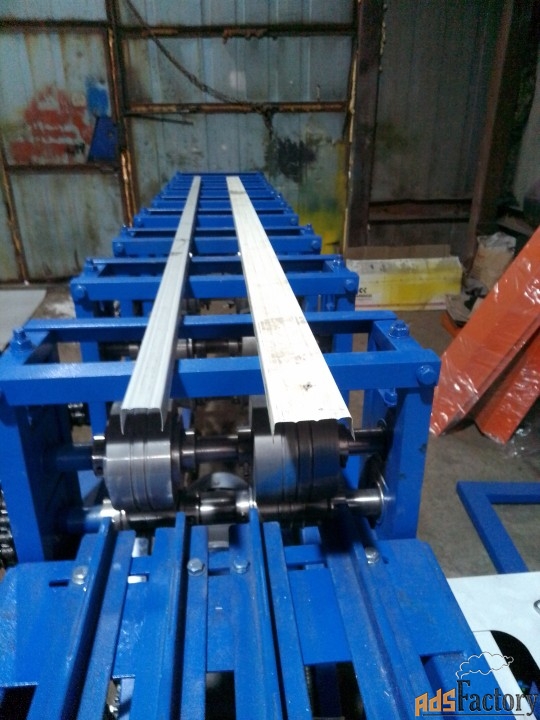

1) Профиль потолочный для монтажа гипсокартона 60*27 (типа Кнауф), t=0,4-1,0 мм
2) Профиль направляющий для монтажа гипсокартона 28*27 (типа Кнауф), t=0,4-1,0 мм

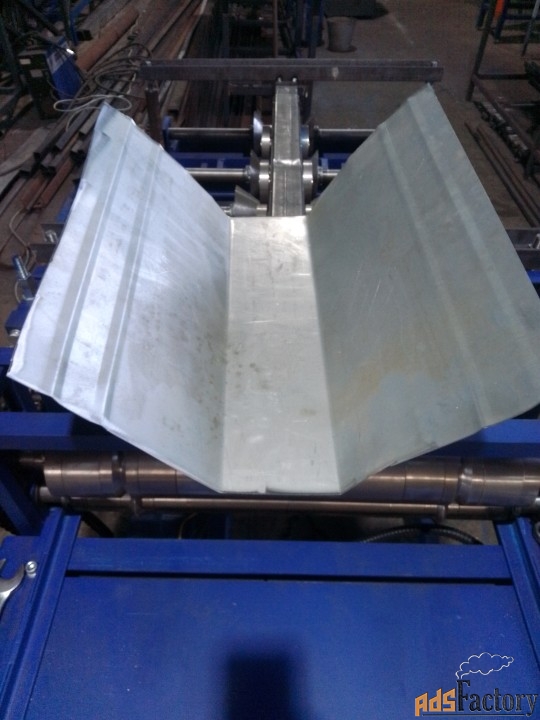

3) Профиль декоративный горизонтального шва под фасад «Плита» - планка горизонтального шва, t=0,4-0,7 мм
4) Профиль декоративный вертикального шва под фасад «Плита» - планка вертикального шва, t=0,4-0,7 мм
5) Профиль фасадный - уголок горизонтальный (L –образный). Универсальная калибровка для проката различных уголков. Размеры полок 30-50 * 30-50 мм, t=0,7-1,5 мм
6) Профиль фасадный – основной вертикальный (П-образный). Универсальная калибровка – позволяет прокатывать П-обр.профиль с шириной полки 60 и 80 мм. 20*22*60 (80), t=0,7-1,5 мм
7) Профиль фасадный – промежуточный вертикальный (Z-образный). Универсальная калибровка, позволяет прокатывать Z-обр.профиль с шириной полки 40 и 55 мм. 20*22*40 (55), t=0,7-1,5 мм

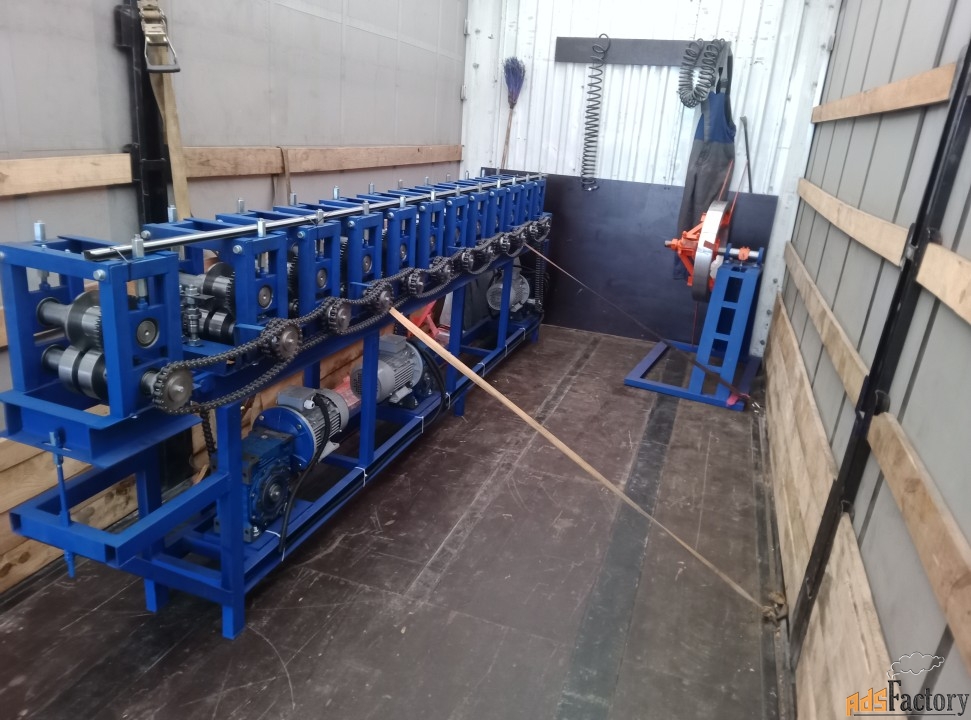

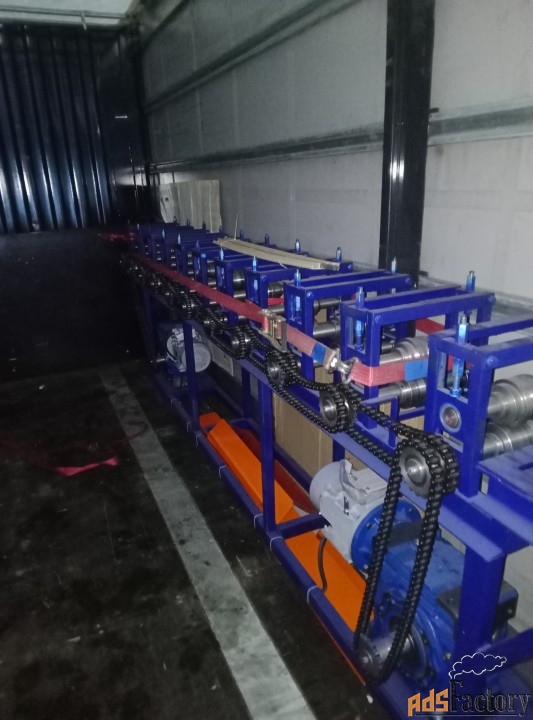

Стан оборудован 8 клетями (переходами).
Мощность 2,2-3,0 кВт, 220 В (!)
Система автоматизации – частотный преобразователь, энкодер (мерное колесо), счетчик импульсов. Основные органы управления расположены на большом пульте – на нем осуществляется программирование нужной длины и регулировка скорости прокатки.
Для отстройки/пробного запуска на медленной скорости после перевалки существует маленький переносной пульт.
Номинальная скорость прокатки 400 мм/сек (или 1 палка профиля длиной 3,0 м за 10 сек – с учетом времени разгона и торможения). Таким образом, норма выработки в смену составляет около 5 000 м.пог. готового профиля (с учетом перезарядки штрипса и упаковки готовой продукции).
Параметры разгона, торможения запрограммированы изготовителем и могут быть перепрограммированы в случае необходимости.
Стан оборудован пневматической гильотиной поперечного реза. Нужная длина готового профиля программируется оператором в течение 20 сек.
Для корректировки кривизны готового профиля задняя клеть регулируется в вертикальном и горизонтальном направлениях.
Один вид калибров для прокатки профиля входит в стоимость стана.
Вес стана 600 кг.
Все конструкции стана покрыты порошковой краской
Возможна разработка калибровок для профиля по вашим размерам
Возможна поставка стана без автоматики, с ручной гильотиной.
