Установка нагрева воды паром УНВ-73-110 в Омске

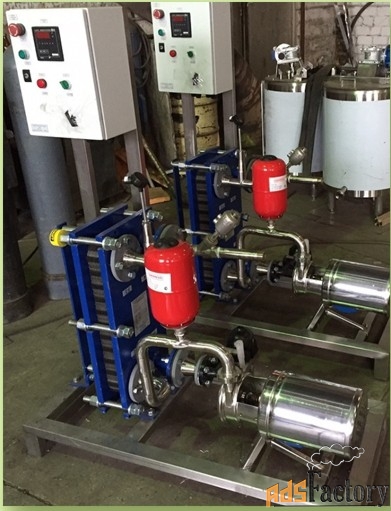

Установка нагрева воды предназначена для производства перегретой воды с температурой до Т=110 ͦC (избыточное давление в контуре 1,5 кг/см2) с помощью пара с Т=+125 - 135 ͦС, поступающего с парового котла. Подача пара осуществляется через регулируемый пневмо-клапан Burkert в разборный пластинчатый теплообменник, где пар отдает тепло теплоносителю и конденсируясь, поступает в конденсатоотводчик. Установка оснащена циркуляционным насосом Lawara СЕА 70/3-V (нерж. Италия, торцевое уплотнение - витон, температура среды до Т=+115 ͦC), который подает горячую воду на потребителя. Установка рассчитана для работы в закрытых системах нагрева, оборудована редукционным клапаном для поддержания избыточного давления в греющем контуре, аварийным сбросным клапаном и расширительным баком с мембраной. Рама изготовлена из нержавеющей стали AISI 304. Теплообменник FP-10-9-1-EH изготовлен из пластин Funke (Germany). 2. Технические характеристики Производительность тепловая - 73 кВт; Потребность в паре - 110 кг. Поток теплоносителя 1500л/ч
