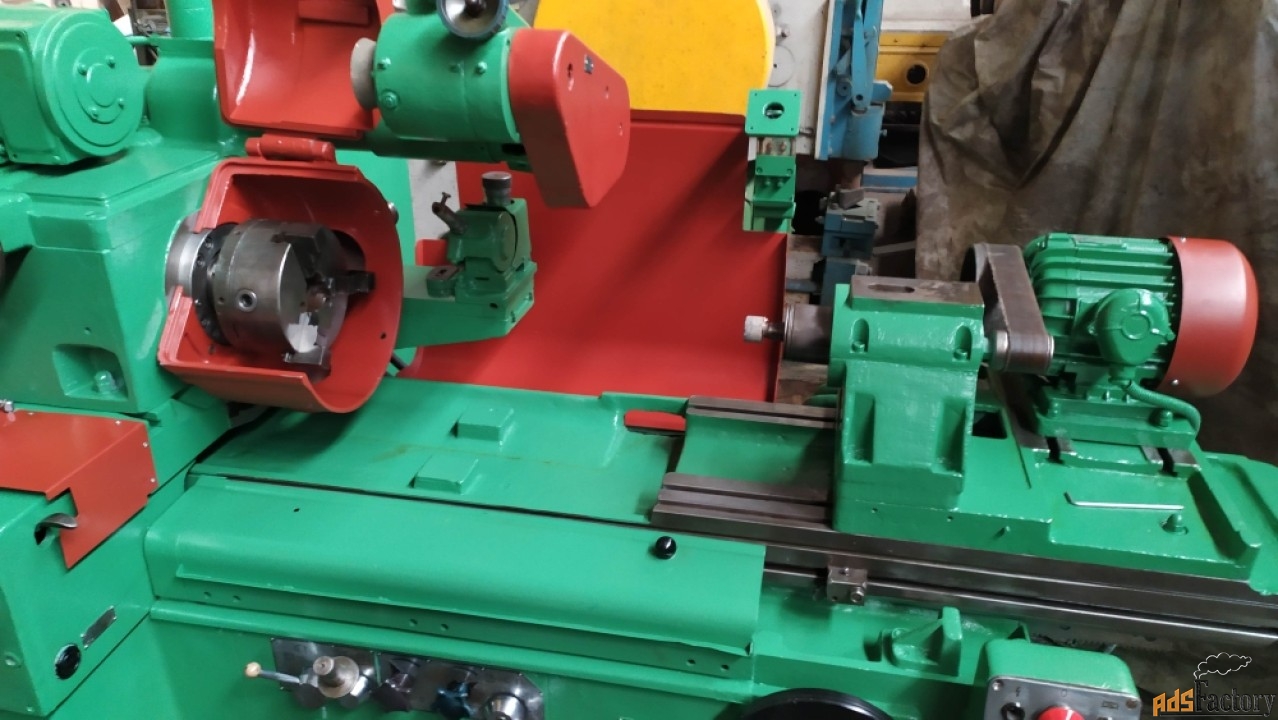

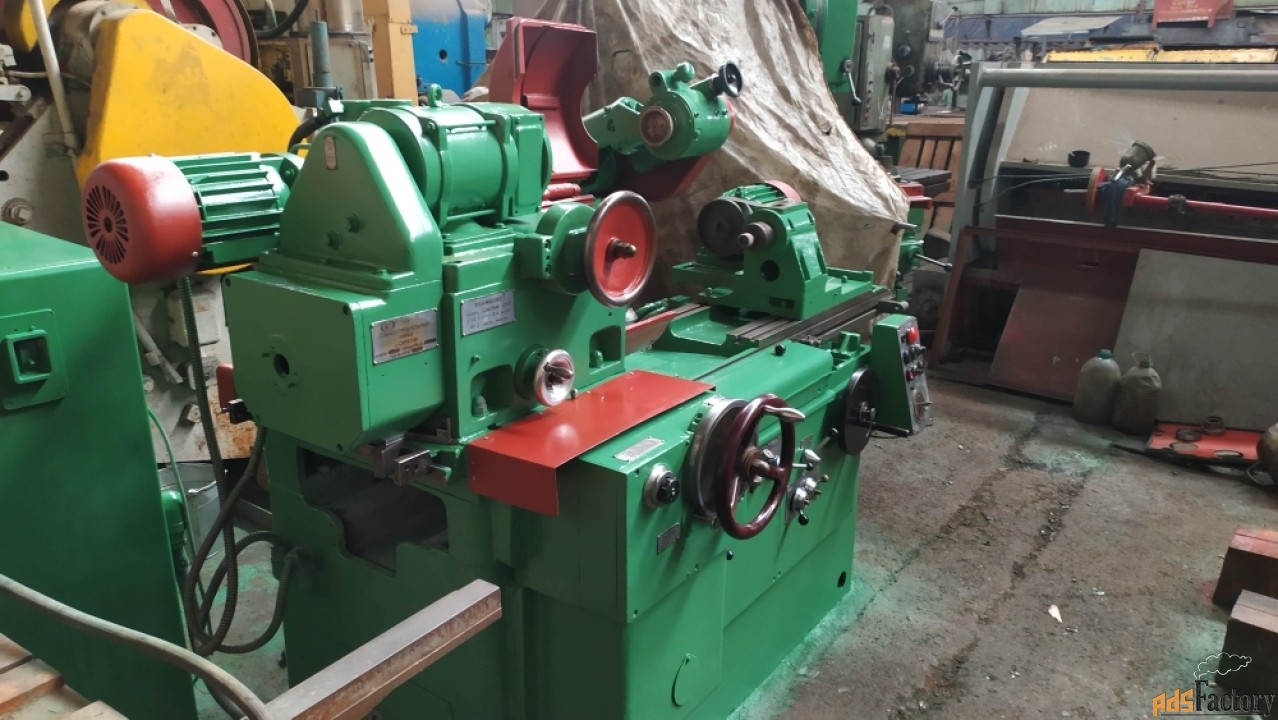

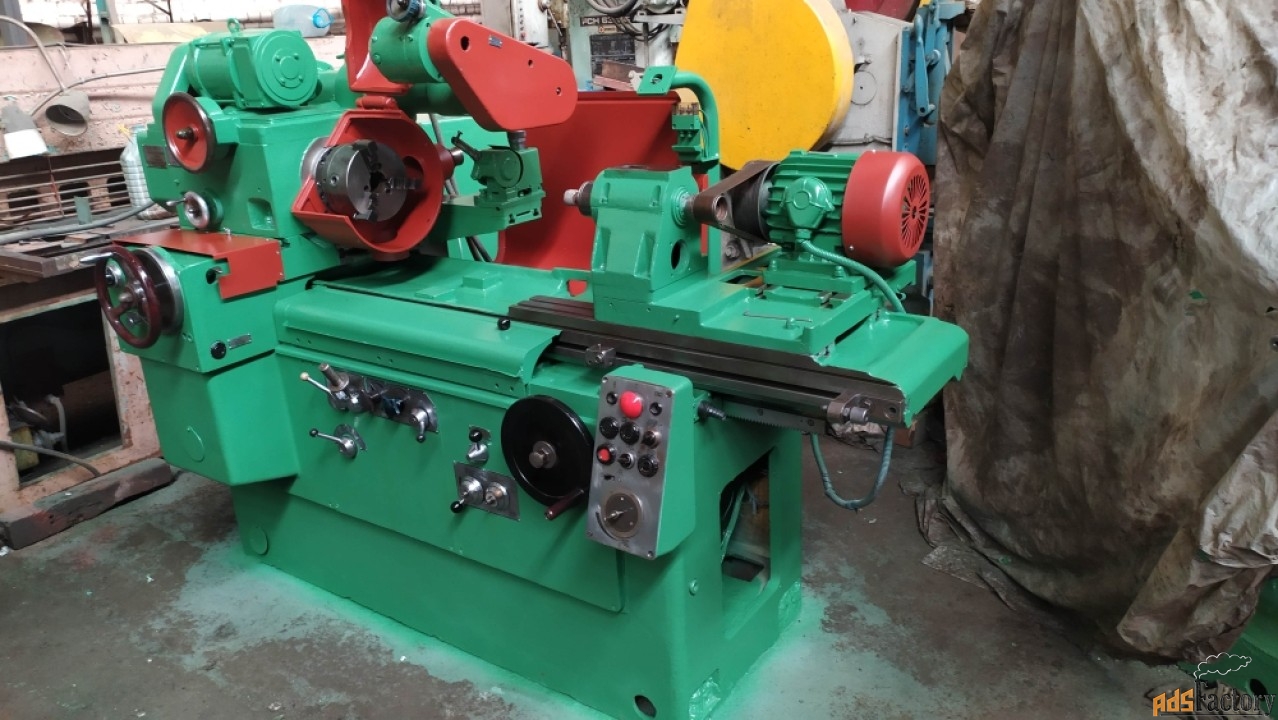

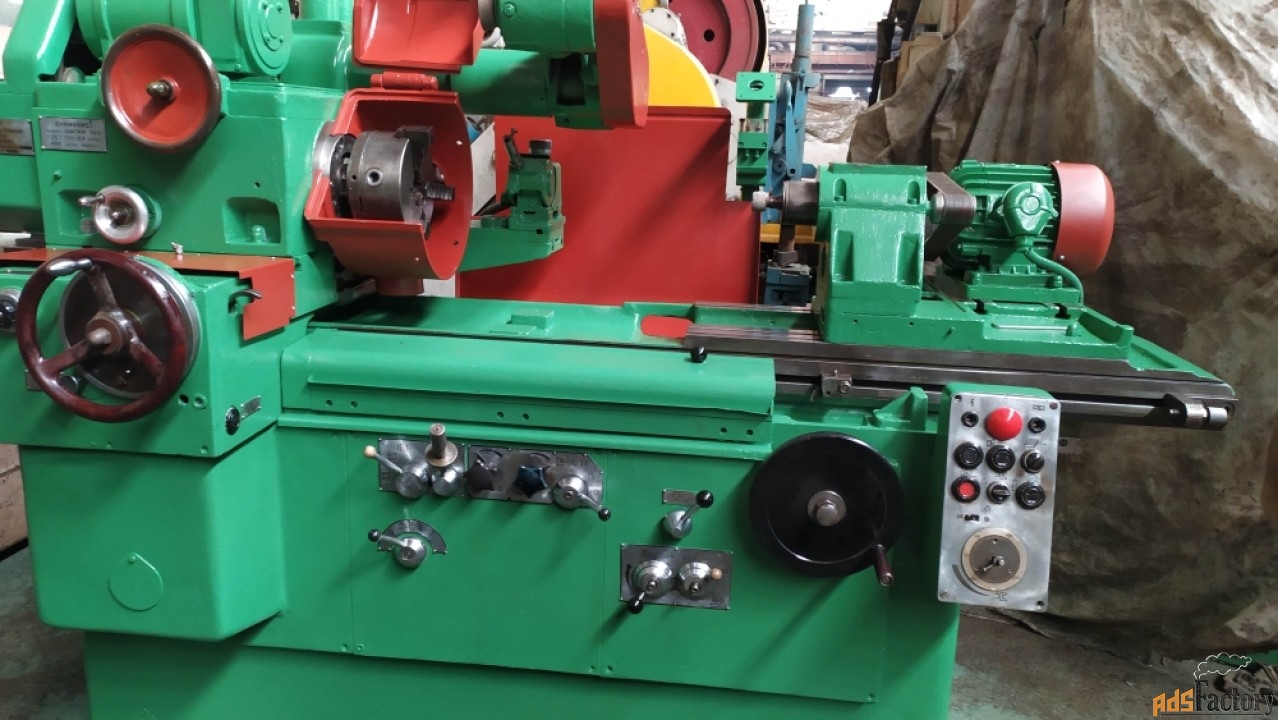

Внутришлифовальный станок 3А227П в Нижнем Новгороде

Внутришлифовальный станок 3А227П Класс точности по ГОСТ 8-82 П Наибольший диаметр устанавливаемого изделия, мм 400 Наибольший диаметр устанавливаемого изделия в кожухе, мм 250 Наибольший диаметр устанавливаемого при шлифовании конических отверстий, мм 320 Наибольший диаметр устанавливаемого в кулачках патрона, мм 175 Наибольшая длина устанавливаемого изделия, мм 125 Наименьший и наибольший диаметр шлифуемого отверстия, мм 20..100 Расстояние от оси шпинделя передней бабки до подошвы станины, мм 1135 Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм 230 Расстояние от опорного торца фланца шпинделя изделия до торца кронштейна шлифовальной бабки, мм 800 Рабочий стол станка Размеры поверхности стола, мм 355 х 750 Наибольшая длина продольного перемещения стола от руки, мм 450 Наибольшая длина продольного перемещения стола от гидроцилиндра, мм 450 Ручное перемещения стола за один оборот маховика, мм 16,5 Скорость перемещения стола при шлифовании, м/мин 2..10 Скорость перемещения стола при правке круга, м/мин 0,4..2 Скорость перемещения стола при быстром продольном подводе и отводе, м/мин 12 Наибольшее перемещение шлифовальной бабки вдоль стола, мм 240 Поперечное перемещение шлифовальной бабки Перемещение за один оборот маховичка - грубое (наладочное), мм 2,5 Перемещение за один оборот маховичка - тонкое, мм 0,25 Перемещение на одно деление лимба, мм 0,001 Перемещение на одно качание рычага ручной дозированной подачи, мм 0,001 Передняя бабка (бабка изделия, шпиндель изделия) Наибольший угол поворота бабки изделия, град 30 Наибольший наладочное перемещение бабки изделия - назад (на рабочего), град 30 Наибольший наладочное перемещение бабки изделия - вперед (от рабочего), град 120 Частота вращения изделия (бесступенчатое регулирование), об/мин 180..1200 Внутренний конус шпинделя изделия, об/мин Морзе 5 Продольное перемещение торцового шлифовального круга наибольшее наладочное, мм 160 Электродвигатель шпинделя шлифовальной бабки, кВт 3,0 Габаритные размеры станка (длина х ширина х высота), мм 2500 х 1490 х 1650 Масса станка с электрооборудованием и охлаждением, кг 3100
