Датчик тока, напряжения и мощности INA226 в Сочи

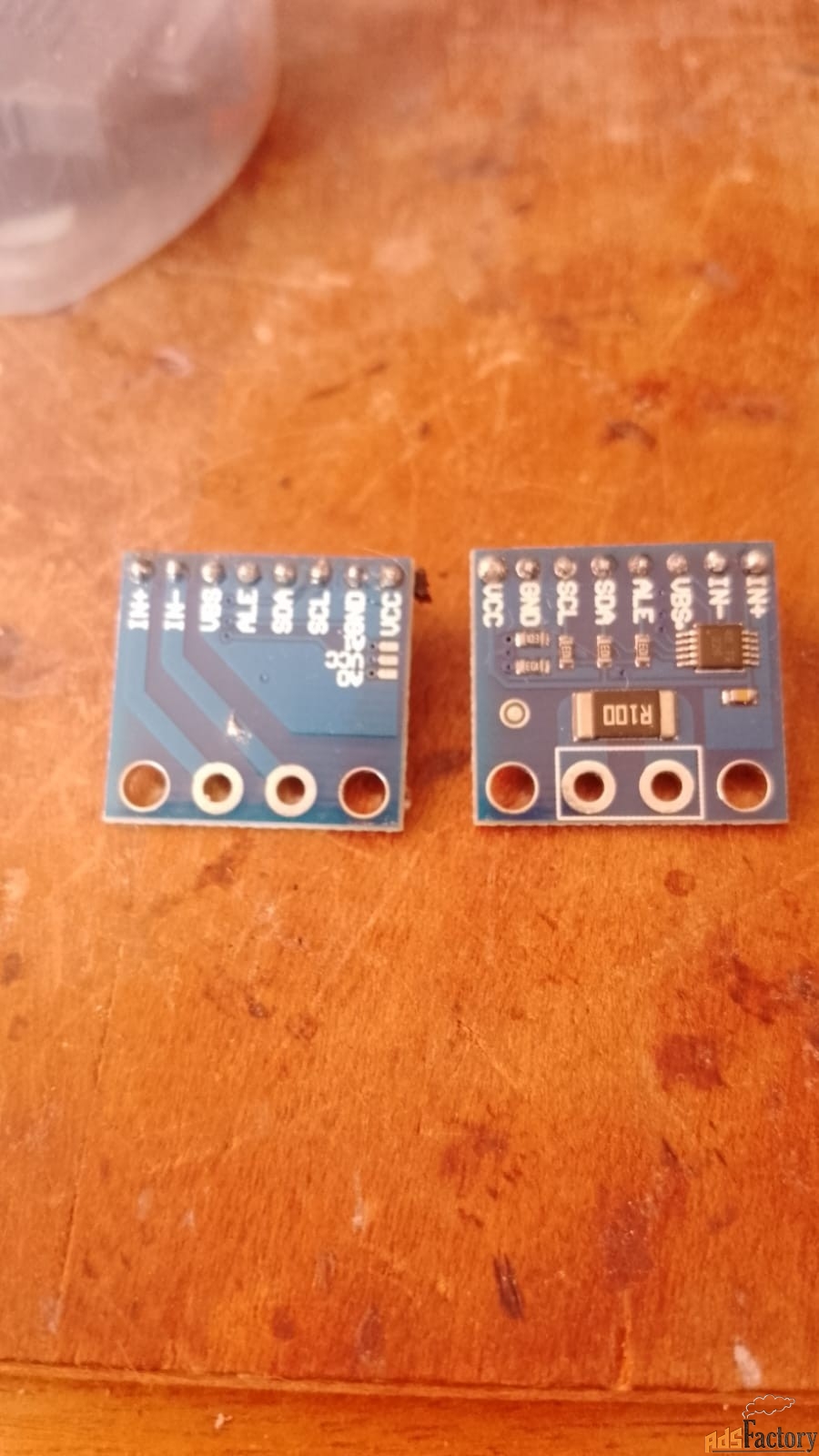

Модуль измерения тока, напряжения и мощности INA226 предназначен для измерения параметров электрического тока. Измерения напряжения и тока производятся поочередно: при подключении входов «VBUS» и «GND» к источнику питания происходит замер питающего напряжения; в момент, когда включены измерительные входы «IN+» и «IN-», подключенные к шунтирующему сопротивлению – измеряется ток нагрузки. Мощность измеряется путем вычисления произведения тока и напряжения, Все измеренные параметры передаются по шине стандартного последовательного протокола I2C. Напряжение питания: 2.7 – 5.5 В Потребляемый ток: 330 мкА Измеряемое напряжение: от 0 до 36 В (не зависит от напряжения питания) Измеряемый ток: 0 – 3,2 А Максимальное напряжение смещения: 10 мкВ Погрешность измерительного усилителя: ≤ 0,1% Подключение: Шунт подключается последовательно с нагрузкой. Допускается подключение как со стороны питания (High-Side Shunt), так и со стороны заземления (Low-Side Shunt). Интерфейсы: I2C Вес: 3 грамма Габариты: 15 × 15 × 3 mm Назначение контактов: IN+, IN-: измерительные входы; VBUS: вход измеряемого напряжения; ALE: цифровой выход состояния аварийного регистра; SDA, SCL: выводы интерфейса I2C; GND: земля; VCC: питание; A0, A1: контакты конфигурирования адреса модуля.
